মডেল নম্বর |
বি-জেডজেডএইচ 1600 এল |
|
নেতৃত্ব সময় |
আমানত এবং কার্ডবোর্ড পাওয়ার পরে প্রায় 45 কার্যদিবস |
|
অর্থ প্রদানের শর্তাদি |
উত্পাদনের আগে 30% টিটি, চালানের আগে 70% ভারসাম্য |
মেশিনের স্পেসিফিকেশন
ব্যবহার:
মেশিনটি মূলত বিভিন্ন বাইরের প্যাকেজিং বাক্স এবং কার্টনের উত্পাদন এবং প্রক্রিয়াজাতকরণের জন্য ব্যবহৃত হয়। যেমন অ্যাসক্লোজড কলাম বাক্স, id াকনা এবং বেস বাক্স ইত্যাদি
এবং খাদ্য প্যাকেজিং, ফল এবং উদ্ভিজ্জ প্যাকেজিংয়ের জন্য উপযুক্ত।
পারফরম্যান্স হাইলাইটস:
1। স্বয়ংক্রিয় আঠালো ক্ষতিপূরণ সহ আমদানি করা বুদ্ধিমান আঠালো বিতরণ সিস্টেম;
2। ভ্যাকুয়াম সাকশন টাইপ অটোমেটিক পেপারবোর্ড খাওয়ানো, এবং খাওয়ানো, মোড়ানো, ভাঁজ এবং ছাঁচনির্মাণের অবিচ্ছিন্ন অপারেশন এক সময় সম্পন্ন হয়;
৩. পিএলসি প্রোগ্রামেবল কন্ট্রোলার, ফটোয়েলেকট্রিক ট্র্যাকিং সিস্টেম, গ্যাস উত্স সনাক্তকরণ এবং অপারেশন সিস্টেম, টাচ স্ক্রিন ম্যান-মেশিন ইন্টারফেস এবং ভাঁজযোগ্য বাক্সগুলি গঠনের পুরো অটোমেশন প্রক্রিয়া বাস্তবায়ন;
4। আঠালো সামনের এবং পিছনে প্রয়োগ করতে স্বয়ংক্রিয়ভাবে কার্ডবোর্ডটি চাপুন, কার্ডবোর্ডটি ইরেডিয়েট করার জন্য ফটোয়েলেকট্রিক চোখের ত্রুটি হ্রাস করুন, সুতরাং আঠালো আরও সঠিক;
5। অপারেশন কর্মীদের সুরক্ষা নিশ্চিত করতে ইনফ্রারেড সুরক্ষা সুরক্ষা ব্যবস্থা;
6। স্বয়ংক্রিয় ত্রুটি নির্ণয়ের ফাংশন;
7। স্বয়ংক্রিয় দ্রুত ছাঁচ সামঞ্জস্য ফাংশন;
8। র্যাক খাঁচা নকশা, ইন্টিগ্রাল প্রসেসিং, গোষ্ঠীযুক্ত সংমিশ্রণ;
9। ছোট পদচিহ্ন এবং ভাল স্থিতিশীলতা।
প্রযুক্তিগত পরামিতি
|
পিচবোর্ডের বেধ |
1.5 মিমি -7 মিমি |
|
শক্তি |
380V / 50Hz |
|
শব্দ |
100 ডিবি এর চেয়ে কম বা সমান |
|
গতি |
20-30 (টুকরা/মিনিট) |
|
পিচবোর্ড স্ট্যাকিং উচ্চতা |
600 মিমি |
|
স্ট্যাকড ওজন |
50 কেজি |
|
মোট শক্তি |
12 কেডব্লু (সাধারণ উত্পাদন শক্তি 5 কেডব্লু) |
|
আঠালো ক্ষমতা |
10 L |
|
বায়ু উত্স |
50 এল/মিনিট |
|
মেশিনের ওজন |
3000 কেজি |
|
মাত্রা (LXWXH) |
5015x1586x2100 মিমি |
প্যাকেজিং বাক্সের স্পেসিফিকেশন
|
প্যাকেজ আকার |
উ: মিনিট আকার |
480 মিমি |
|
উত্তর: সর্বোচ্চ। আকার |
1100 মিমি |
|
|
খ: মিনিট আকার |
480 মিমি |
|
|
বি: সর্বোচ্চ। আকার |
1300 মিমি |
|
|
কার্টন আকার |
এল: মিনিট আকার |
330 মিমি |
|
এল: সর্বোচ্চ। আকার |
600 মিমি |
|
|
ডাব্লু: মিনিট আকার |
240 মিমি |
|
|
ডাব্লু: সর্বোচ্চ আকার |
600 মিমি |
|
|
এইচ: মিনিট আকার |
90 মিমি |
|
|
এইচ: সর্বোচ্চ। আকার |
250 মিমি |

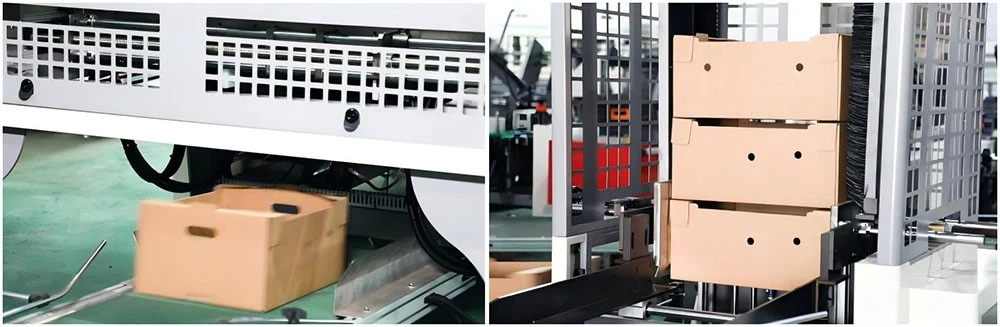

বক্স নমুনা
মেশিন প্রধান অংশ
স্বয়ংক্রিয় খাওয়ানো সিস্টেমমোল্ডিং সিস্টেম
সিস্টেম স্ট্যাকিং সিস্টেম স্থানান্তর করুন
নিয়ন্ত্রণ সিস্টেম হট গলিত গ্লুয়ার সিস্টেম
অংশ তালিকা
|
নাম |
মডেল এবং স্পেসিফিকেশন |
ব্র্যান্ড |
পরিমাণ |
মন্তব্য |
|
|
সার্ভো মোটর |
এমএস -1 এইচ 3-13 সি 15 সিডি-টি 331z |
Inovance |
চীন |
1 |
1.3 কেডব্লিউ |
|
সার্ভো ড্রাইভ |
SV630AT5R4I |
Inovance |
চীন |
1 |
1.3 কেডব্লিউ |
|
সার্ভো মোটর |
এমএস -1 এইচ 3-13 সি 15 সিডি-টি 331z |
Inovance |
চীন |
1 |
1.8 কেডব্লিউ |
|
সার্ভো ড্রাইভ |
SV630AT5R4I |
Inovance |
চীন |
2 |
1.8 কেডব্লিউ |
|
সার্ভো মোটর |
Ms -1 h 3-18 C15CD-T334Z |
Inovance |
চীন |
1 |
1.8 কেডব্লিউ |
|
ফ্রিকোয়েন্সি উদ্ভাবক |
MD200T1.5B |
Inovance |
চীন |
1 |
|
|
রিডুসার গঠন |
কেএস 57 |
চাওরান |
চীন |
1 |
অনুপাত 1: 11.92 |
|
মোটর সরবরাহ |
6RK200GO-UF |
মেলি |
চীন |
1 |
0। 37kW \ 1: 15 |
|
ভ্যাকুয়াম পাম্প |
কেআরএফ 25 এ |
চীন |
1 |
||
|
লিনিয়ার স্লাইড ইউনিট |
এসকে 40 |
হাইউইন |
তাইওয়ান, চীন |
||
|
ফটোয়েলেকট্রিক সুইচ |
E3JK-RR 12- C। |
ওমরন |
জাপান |
3 |
|
|
প্রক্সিমিটি সুইচ |
E2E-X3D1-D |
অটোনিক্স |
কোরিয়া |
2 |
|
|
মোশন কন্ট্রোলার |
জেডএমসি 304-1 |
জেডমোশন |
চীন |
1 |
|
|
সম্প্রসারণ মডিউল |
জিয়ো 1616 |
জেডমোশন |
চীন |
1 |
|
|
রিলে |
আরএক্সএম 2 এলবি 2 বিডি |
স্নাইডার |
ফ্রান্স |
3 |
|
|
ব্রেকার |
ঝেংটাই |
চীন |
|||
|
টাচ স্ক্রিন |
Fe6100ce |
চীন |
1 |
||
|
গ্যাস উত্স চিকিত্সা |
ও 40-02 |
এয়ারট্যাক |
তাইওয়ান, চীন |
1 |
|
|
বৈদ্যুতিন চৌম্বকীয় ভালভ |
Sy 7120-5 d -02 |
এয়ারট্যাক |
তাইওয়ান, চীন |
2 |
|
|
এয়ার সিলিন্ডার |
সিকিউ 2 ডি 32-75 |
এয়ারট্যাক |
তাইওয়ান, চীন |
1 |
|
|
বল স্ক্রু |
SFU2504 |
এয়ারট্যাক/হাইউইন |
তাইওয়ান, চীন |
||
|
লিনিয়ার গাইড |
LSH15, LSH25 |
এয়ারট্যাক |
তাইওয়ান, চীন |
||
|
গরম গলিত মেশিন |
এনসি 8 |
ভালকো মেল্টন |
মার্কিন যুক্তরাষ্ট্র |
1 |
8. পরিষেবা পরিষেবা:
উ: বিনামূল্যে পরিষেবা: এক বছরের ওয়ারেন্টি। মানের কারণে ভাঙা অংশগুলি ওয়ারেন্টি সময়কালে বিনামূল্যে। (ইঞ্জিনিয়ারদের ভ্রমণ ব্যয় এবং বেতন অন্তর্ভুক্ত নয়)
খ। চার্জড সার্ভিস: পার্টস কস্ট ফ্রি সার্ভিসের সময়কালের পরে চার্জ করা হবে।
সি পরিষেবা: সাইটে রক্ষণাবেক্ষণ।
D. অতিরিক্ত যন্ত্রাংশ দীর্ঘমেয়াদী সরবরাহ।
9.সহায়ক সুবিধা(ব্যবহারকারী দ্বারা প্রস্তুত):
(1) বিদ্যুৎ সরবরাহ: তিন-পর্যায়ের চার-তারের সার্কিট ব্রেকার; ভোল্টেজ: 380V / 50Hz
(2) বায়ু উত্স: ন্যূনতম 5.5 কেজি/সেমি × 3 এম³/মিনিট
